項目名稱：某港口起重機械能量回收項目

模組型号：880V 8.68F
項目類型：能量回收
一、項目介紹：
項目名稱：某港口起重機械能量回收項目
施工時間：2020年7月16日
施工周期：35天

工程内容：超容系統安裝；運行安裝調試

二、設計原則
QC/T 741-2006 超級電容器國内标準
UL810a 超級電容器北美标準
IEC60439 低壓開關設備和控制設備标準
IEC60255 電氣保護繼電器
IEC60411-4 車輛用直流變換器标準
IEC60077 電力牽引設備規則
GB10411-2005 城市軌道交通直流牽引供電系統
GB4208-2008 外殼防護等級
Q/GDW 564-2010 儲能系統接入配電網技術規定
NB/T 33011-2014 分布式電源接入電網測試技術規範
NB/T 33012-2014 分布式電源接入電網監控系統功能規範
NB/T 33015-2014 電化學儲能系統接入配電網技術規定

三、客戶問題概述
港口起重設備起升下降是起重設備最頻繁的機械動作。在設備載荷下放過程中，巨大的機械能往往轉變成熱能而白白浪費，爲了充分利用這部分能量，提高設備能量利用率，經試驗驗證，該能量回收系統可以有效降低發動機功耗，爲整機節能25%-30%，同時延長設備生命周期，降低設備使用成本。

四、方案設計

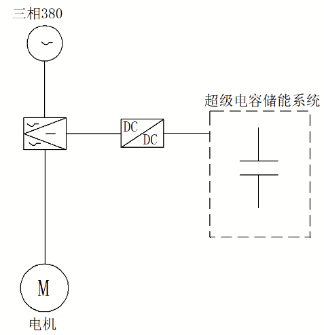

在港口起重設備的應用中，當重物下降時，電機處于發電狀态，将重物位能轉化爲電能存儲在超級電容儲能系統中，當重物提升時，超級電容儲能系統再将這部分能量輸出給電機，從而進行能量循環利用。
1、總電容量：8.68F(0～20%)；
2、額定電壓：880V;
3、最大持續電流(ΔT=40℃)：150A；
4、瞬時電流(1s内)：2000A
5、等效直流内阻：不大于110mΩ；

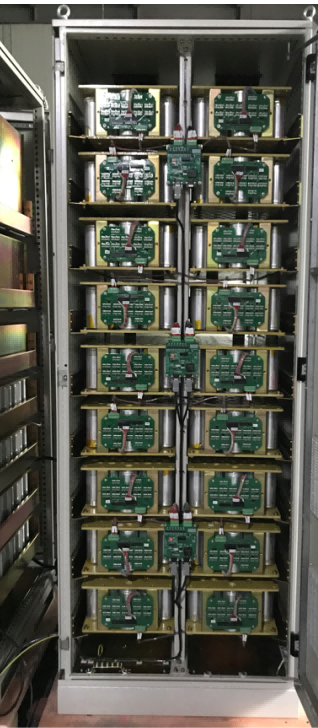

6、櫃體外形尺寸（厚x寬x高）：600×800×2200mm，底座外形尺寸（厚x寬x高）：600×800×100mm：櫃體顔色爲RAL7035
7、櫃體防護等級：IP20
8、系統進行三防處理，有強制風冷功能
9、内部48V模組可不含鋁殼，便于散熱
10、在正負極需要熔斷器與外部電路分别物理隔斷
11、超級電容櫃輸入輸出在同一線纜（變頻器直流母線）
12、通訊需求：采用485接口，MODBUS-RTU協議。通訊部件能在變頻器和直流斬波器環境下可靠的工作。通訊的延遲時間應能和外圍系統其它從站同步。
13、櫃體底部出線
14、櫃體底座與安裝座采用焊接方式固定（櫃體設計圖需甲方确認）
15、将櫃内需引出線纜引到櫃内接線端子上，不需提供外部電纜
16、電壓、電流的檢測：電容工作時，電路上将産生很大的脈沖電壓和脈沖電流，因此傳感器的值應經過硬件和軟件的處理，确保檢測出的值正确。
17、幹接點：
 幹接點一：當電壓高于設定的值時發出信号，低于設定的值時信号解除。
 幹接點二：當電流高于設定的值或者溫度高于設定的值時發出信号，當電流和溫度低于設定的值時信号解除。
 幹接點三：當電容系統上電或複位自檢後，系統正常，發出信号。系統故障時，信号解除。（相當是正常信号）
 幹接點四：電容故障時，外圍系統通過繼電器給它一個信号，故障複位。
18、櫃體散熱要求：當環境溫度在30度以内，電容連續工作在額定電流的情況下，電容溫度不大于40度。
19、模組采用二次均壓方式
